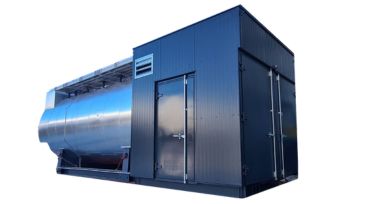

Location chaufferie mixte ou eau surchauffée 17 T/H - 12.5 MW
La chaufferie mixte Tibbloc est équipée de :
- Refroidisseur d’échantillons
- Automate mode exploitation SPHP 24H
- Cheminée 10 m depuis le sol
En option : TIBBVIEW, supervision avec accès à distance sur le web (Alarmes, températures, pressions et états )
| PERFORMANCE | ||
|---|---|---|
| Débit vapeur | kg/h | 17 000 |
| Pression maxi admissible | bar | 23 |
| Pression de service maxi | bar | 24.5 |
| Brûleur | Saacke | |
| Pression gaz | mbar | 300 |
| Consommation GAZ | Nm³/h | 1 125 |
| Consommation FOD | L/h | 992 |
| Mode d'exploitation | SPHP 24/72H | |
| Pompe alimentaire | Débit variable | |
| RACCORDEMENTS | ||
| Départ vapeur | DN200 PN40 | |
| Eau alimentaire | DN65 PN16 | |
| Départ d'eau surchaufée A/R | DN300 PN40 | |
| Arrivée gaz | DN100 PN10 | |
| Boucle fuel | 1" x 2 BSP | |
| Vidange | DN50 PN10 | |
| Alimentation électrique | kW | 120 |
| Tension | V | 400 V tri |
| Intensité nominale | A | 180 |
| DIMENSIONS | ||
| Cellule CF2H Brûleur / Armoire | Pieds | 20 |
| Dimensions | m | 11.10 x 3.79 x 4.00 |
| Poids à vide | kg | 53 000 |
| Poids en charge | kg | 75 000 |
| Données techniques à titre purement informatif |
